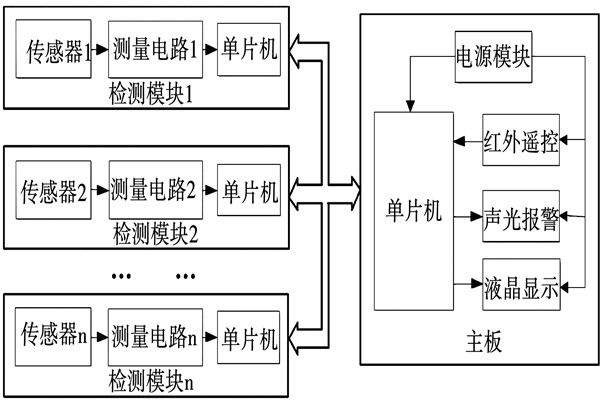

封閉環境下環境監測系統由主板和多個相對獨立的監測模塊組成。環境監測系統總體框圖如圖所示。

環境監測系統的基本測量參數有：氧氣、二氧化碳、差壓、環境溫濕度、有毒氣體(一氧化碳、硫化氫)等環境參數，特定環境中可根據情況進行增減監測參數，比如氨氣、甲醛等。對封閉環境空氣質量進行監測可以為現場的工作人員提供空氣質量基本參數直觀值，同時通過環境空氣質量評價算法給出可信的空氣質量評價。

主板用于接收環境監測系統監測模塊的數據信號、判斷環境參數是否超限、進行環境質量評價等工作，主板還有設定監測參數上限或下限、模塊標定、系統參數設置等工作。在環境監測系統的監測模塊上，氣體傳感器將監測到的氣體數據轉化成微弱的模擬信號，經過測量電路進行濾波、放大后送入單片機進行A/D轉換，通過數據處理程序轉換為環境參數值，之后通過串行接口發送給主板。不同的環境監測系統監測的環境參數有一定不同，為滿足多方面需求，監測模塊可以靈活的組合配置，以適應不同的封閉環境的監測要求。
